JCK1524S05
Isolated Through Hole DC/DC Converter, 2:1 Input, ITE, DIP, 2:1, 15 W, 1 Output, 5 V

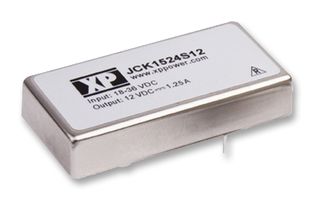

Pilt on illustreeriv. Lugege toote kirjeldust.
TootjaXP POWER
Tootja toote nrJCK1524S05
Tellimiskood1738229
TootevalikJCK15 Series
Tehniliste andmete leht
60 Laos
100 Varusid saab nüüd reserveerida
Tarneaeg 1–2 tööpäeva
Tellige enne kella 17:00 tavaline saadetis
| Kogus | |
|---|---|
| 1+ | 33,030 € |
| 5+ | 32,040 € |
| 10+ | 31,050 € |
| 50+ | 29,730 € |
| 100+ | 27,740 € |
Hind:Each
Minimaalne: 1
Mitmekordne: 1
33,03 € (KM-ta)
Lisage tootenr/ /tootemärkus
Lisatud teie tellimuse kinnitusele, arvele ja väljastusteatele ainult sellel tellimusel.
See arv lisatakse tellimuse kinnitusele, arvele, väljastusteatele, veebipõhisele kinnitusmeilile ja tootesildile.
Tooteteave
TootjaXP POWER
Tootja toote nrJCK1524S05
Tellimiskood1738229
TootevalikJCK15 Series
Tehniliste andmete leht
Power Supply ApplicationsITE
DC / DC Converter TypeDIP
Input Ratio2:1
Output Power Max15W
No. of Outputs1 Output
Output Voltage - Output 15V
Output Current - Output 13A
Output Voltage - Output 2-
Output Current - Output 2-
Output RegulationRegulated
Isolation Voltage1.6kV
Input Voltage DC Nom24V
DC / DC Converter Output TypeFixed
Width25.4mm
DC / DC Converter MountingThrough Hole
Height10.16mm
Depth50.8mm
Input Voltage DC Min18V
Input Voltage DC Max36V
Product RangeJCK15 Series
Toote ülevaade
JCK15 series is a 2:1 input, regulated, single output DC-DC converter. The JCK15 has 1.6KVDC isolation between input and output, overload and short circuit protection is standard, an optional heatsink can be specified.
- Industry standard package
- Continuous short circuit protection
- 3 year warranty
- Input voltage is 18-36VDC
- Output voltage is 5V
- Output current is 3A
- Input current is 0.75A full load
- Maximum capacitive load is 3300μF
- 85% efficiency
- Operating temperature is -40°C to +100°C, derate from 100% load at +70°C to 0% load at +100°C
Tehnilised andmed
Power Supply Applications
ITE
Input Ratio
2:1
No. of Outputs
1 Output
Output Current - Output 1
3A
Output Current - Output 2
-
Isolation Voltage
1.6kV
DC / DC Converter Output Type
Fixed
DC / DC Converter Mounting
Through Hole
Depth
50.8mm
Input Voltage DC Max
36V
DC / DC Converter Type
DIP
Output Power Max
15W
Output Voltage - Output 1
5V
Output Voltage - Output 2
-
Output Regulation
Regulated
Input Voltage DC Nom
24V
Width
25.4mm
Height
10.16mm
Input Voltage DC Min
18V
Product Range
JCK15 Series
Tehnilised dokumendid (3)
Alternatiivid tootele JCK1524S05
Leiti 2 toodet
Seadusandlus ja keskkonnateave
Päritoluriik:
Riik, kus toimus viimane oluline tootmisprotsessPäritoluriik:Taiwan
Riik, kus toimus viimane oluline tootmisprotsess
Riik, kus toimus viimane oluline tootmisprotsessPäritoluriik:Taiwan
Riik, kus toimus viimane oluline tootmisprotsess
Tariifi nr:85044095
US ECCN:EAR99
EU ECCN:NLR
RoHS-ile vastav:Jah
RoHS
Vastab RoHS-i ftalaatide nõuetele:Jah
RoHS
Laadige alla vastavussertifikaat
Toote vastavussertifikaat
Kaal (kg):.061394
