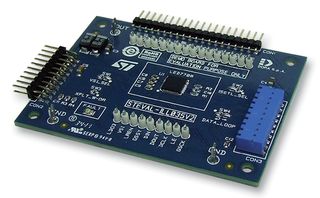

STEVAL-ILL035V2
Evaluation Board, LED7708 Multi-channel LED Driver, PWM Dimming, 16 Output
Pilt on illustreeriv. Lugege toote kirjeldust.
Saadaval tellimiseks
Tootja standardne tarneaeg: 28 nädal(at)
Teavitage mind, kui toode on uuesti laos
| Kogus | |
|---|---|
| 1+ | 63,660 € |
Hind:Each
Minimaalne: 1
Mitmekordne: 1
63,66 € (KM-ta)
Lisage tootenr/ /tootemärkus
Lisatud teie tellimuse kinnitusele, arvele ja väljastusteatele ainult sellel tellimusel.
See arv lisatakse tellimuse kinnitusele, arvele, väljastusteatele, veebipõhisele kinnitusmeilile ja tootesildile.
Tooteteave
TootjaSTMICROELECTRONICS
Tootja toote nrSTEVAL-ILL035V2
Tellimiskood2308961
Tehniliste andmete leht
Device TopologyBoost
No. of Outputs16Outputs
Output Current85mA
Output Voltage-
Input Voltage Min10V
Input Voltage Max28V
Core ChipLED7708
Dimming Control TypePWM
Kit ContentsEval Board LED7708
Product Range-
SVHCNo SVHC (21-Jan-2025)
Toote ülevaade
Daughter card or extension card for STEVAL-ILL035V1. The STEVAL-ILL035V1 is multichannel LED driver evaluation board based on LED7708 16 channel led driver and STM32F103C6T6A (AEM Cortex-M3 Microcontroller). The STEVAL-ILL035V2 is an extension card for STEVAL-ILL035V1 and enables implementing a daisy-chained configuration for applications requiring more than 16 channels.
- Wide DC input voltage range from 10V to 28V
- 16-channels with up to 85mA/channel current capability and independent PWM brightness control
- Up to 15 white LEDs per channel
- Embedded open-channel and LED short-circuit faults management
- Expansion connector to cascade other STEVAL-ILL035V2 evaluation boards
Märkused
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Tehnilised andmed
Device Topology
Boost
Output Current
85mA
Input Voltage Min
10V
Core Chip
LED7708
Kit Contents
Eval Board LED7708
SVHC
No SVHC (21-Jan-2025)
No. of Outputs
16Outputs
Output Voltage
-
Input Voltage Max
28V
Dimming Control Type
PWM
Product Range
-
Tehnilised dokumendid (3)
Seotud tooted
Leiti 2 toodet
Seadusandlus ja keskkonnateave
Päritoluriik:
Riik, kus toimus viimane oluline tootmisprotsessPäritoluriik:Italy
Riik, kus toimus viimane oluline tootmisprotsess
Riik, kus toimus viimane oluline tootmisprotsessPäritoluriik:Italy
Riik, kus toimus viimane oluline tootmisprotsess
Tariifi nr:84733020
US ECCN:EAR99
EU ECCN:NLR
RoHS-ile vastav:Jah
RoHS
Vastab RoHS-i ftalaatide nõuetele:Jah
RoHS
Väga ohtlik aine:No SVHC (21-Jan-2025)
Laadige alla vastavussertifikaat
Toote vastavussertifikaat
Kaal (kg):.124284
