Tooteteave
TootjaANALOG DEVICES
Tootja toote nrMAX22205EVKIT#
Tellimiskood3929033
Tehniliste andmete leht
Application Sub TypeDC Brushed Motor
Silicon ManufacturerAnalog Devices
Kit Application TypePower Management - Motor Control
Silicon Core NumberMAX22205ATU+
Kit ContentsEval Kit MAX22205ATU+
Product Range-
SVHCNo SVHC (21-Jan-2025)
Toote ülevaade

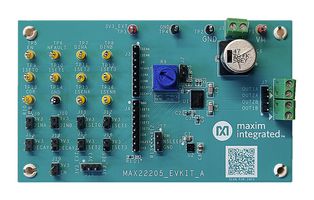

MAX22205 evaluation kit (EV kit) provides a proven design to evaluate the +65V, 7.6A single H-bridge MAX22205 motor driver. The MAX22205 can drive a single brushed DC motor. The MAX22205 IC integrates very low impedance FETs in a single H-bridge configuration with a typical RON (high side + low side) of 0.15ohm. The EV kit features headers, test points and terminal blocks to provide an interface to the MAX22205 motor driver.
- Adjustable tOFF time using an on-board potentiometer
- Configurable Current Drive Regulation (CDR)
- On-board +3.3V regulator to drive MAX22205 logic inputs
- Test points and headers to interface with MAX22205 inputs and current-sense outputs
- Fully assembled and tested proven PCB layout
- Brushed DC motor driver
- Latched valves
- Solenoid driver
- Stepper motor driver
Märkused
ADI products are only authorized (and sold) for use by the customer and are not to be resold or otherwise passed on to any third party
Tehnilised andmed
Application Sub Type
DC Brushed Motor
Kit Application Type
Power Management - Motor Control
Kit Contents
Eval Kit MAX22205ATU+
SVHC
No SVHC (21-Jan-2025)
Silicon Manufacturer
Analog Devices
Silicon Core Number
MAX22205ATU+
Product Range
-
Tehnilised dokumendid (1)
Seadusandlus ja keskkonnateave
Päritoluriik:
Riik, kus toimus viimane oluline tootmisprotsessPäritoluriik:Philippines
Riik, kus toimus viimane oluline tootmisprotsess
Riik, kus toimus viimane oluline tootmisprotsessPäritoluriik:Philippines
Riik, kus toimus viimane oluline tootmisprotsess
Tariifi nr:84733020
US ECCN:EAR99
EU ECCN:NLR
RoHS-ile vastav:Jah
RoHS
Vastab RoHS-i ftalaatide nõuetele:Jah
RoHS
Väga ohtlik aine:No SVHC (21-Jan-2025)
Laadige alla vastavussertifikaat
Toote vastavussertifikaat
Kaal (kg):.00001
